ब्रांड नाम: | AWX |
मॉडल संख्या: | 70004 70005 70006 70007 70008 एसीएम |
एमओक्यू: | 10pcs |
कीमत: | 0.1-0.4usd |
पैकेजिंग विवरण: | carton |
भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

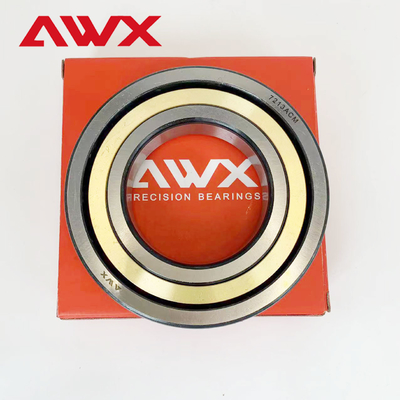

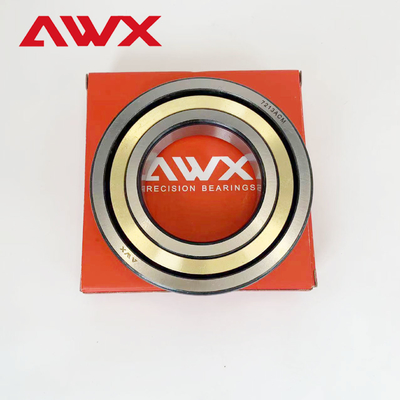

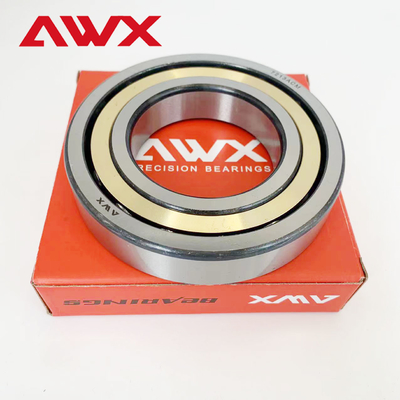

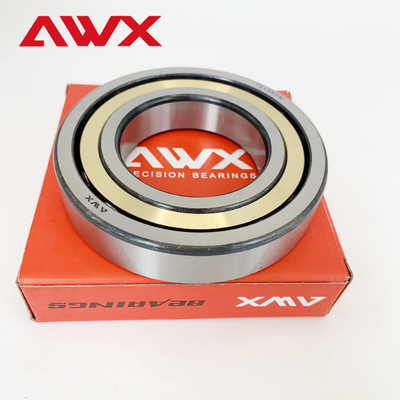

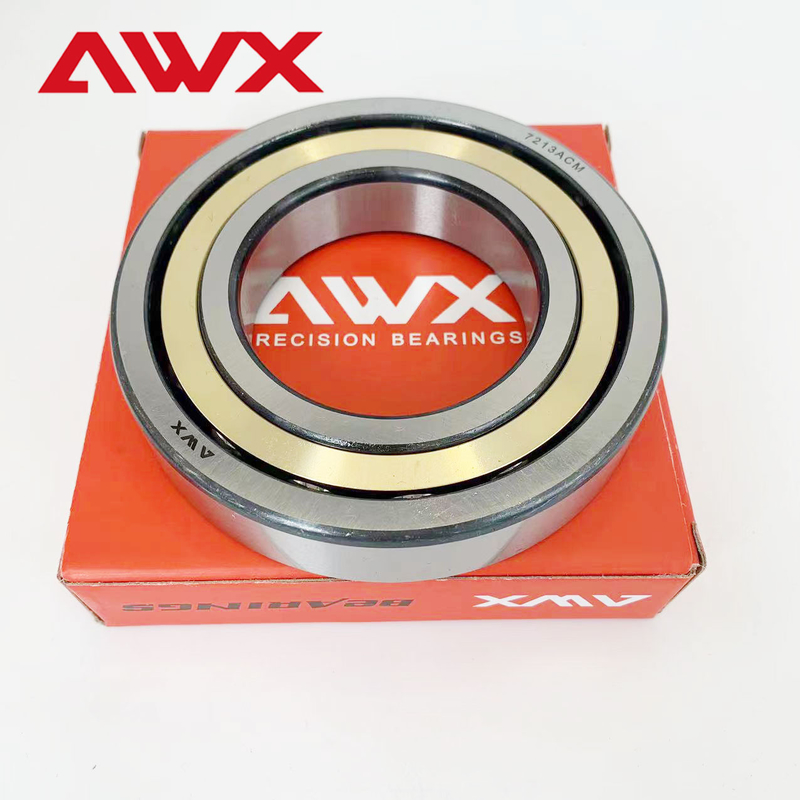

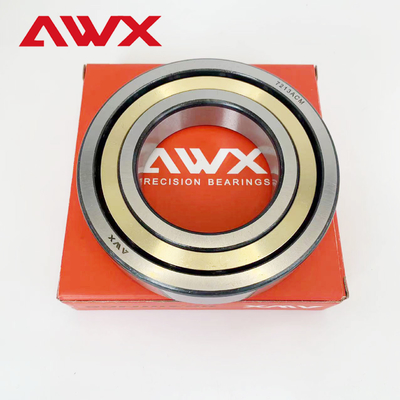

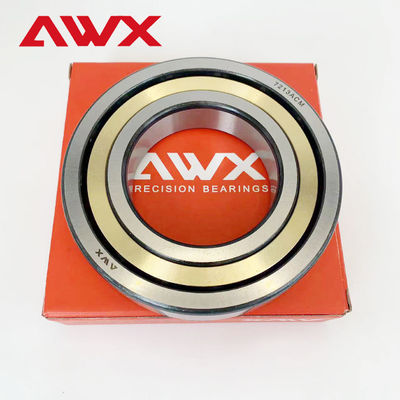

कोणीय संपर्क गेंद असर एक प्रकार का असर है जो एक बड़े एकतरफा अक्षीय भार का सामना कर सकता है।इस्पात गेंद और आंतरिक और बाहरी छल्ले के असर के संपर्क बिंदु के बीच कनेक्शन लाइन रेडियल दिशा के साथ एक कोण बनाता हैसंपर्क कोणों को आम तौर पर तीन श्रेणियों में विभाजित किया जाता हैः 15°, 30° और 40°, क्रमशः C, A और B अक्षरों से दर्शाए जाते हैं। संपर्क कोण जितना अधिक होगा, भार क्षमता उतनी ही अधिक होगी।.
कोणीय संपर्क बीयरिंग का आकार 30 मिमी से 150 मिमी तक अनुकूलित किया जा सकता है। बीयरिंग बीयरिंग स्टील या स्टेनलेस स्टील से बना है, और इसका ग्रेड p5, p4, p2 या p0 हो सकता है।असर का पिंजरा विभिन्न सामग्रियों से बनाया जा सकता है, जिसमें नायलॉन, पीतल, स्टैम्प्ड स्टील या बेकेलाइट शामिल हैं। असर का मॉडल वैकल्पिक है और C, A या B हो सकता है।
पिंजरे की सामग्री को असर के रूप या उपयोग की स्थिति के आधार पर चुना जाता है। स्टील, पीतल या इंजीनियरिंग प्लास्टिक का उपयोग किया जा सकता है। पिंजरे को बनाने के लिए प्रयुक्त मोल्डिंग विधि या तो स्टैम्पिंग या टर्निंग है।
कोणीय स्पर्श गेंद बीयरिंगों में संयुक्त कोणीय स्पर्श गेंद बीयरिंग, दो पंक्ति कोणीय स्पर्श गेंद बीयरिंग और चार-बिंदु स्पर्श गेंद बीयरिंग शामिल हैं।औद्योगिक मशीनरी में आमतौर पर कोणीय संपर्क बीयरिंगों का उपयोग किया जाता है, जैसे कि मशीन टूल्स के धुरी, इलेक्ट्रोमैकेनिकल उपकरण, वेल्डिंग मशीन और अन्य यांत्रिक उपकरण।
असर के मापदंड
असर का प्रकार | सीमा आयाम | आधारभूत भार रेटिंग | गति सीमित करना | |||||
d | D | W | सीआर | कॉर | वसा | तेल | वजन | |
(मिमी) | (मिमी) | (मिमी) | (kN) | (kN) | (r/min) | (r/min) | (किलो) | |
7000C | 10 | 26 | 8 | 5.3 | 2.45 | 47000 | 62000 | 0.021 |
7000AC | 10 | 26 | 8 | 5 | 2.35 | 34000 | 42000 | 0.021 |
7200C | 10 | 30 | 9 | 5 | 2.35 | 40000 | 54000 | 0.031 |
7200AC | 10 | 30 | 9 | 4.65 | 2.2 | 29000 | 37000 | 0.031 |
7001C | 12 | 28 | 8 | 5.8 | 2.95 | 40000 | 54000 | 0.024 |
7001AC | 12 | 28 | 8 | 5.4 | 2.75 | 29000 | 37000 | 0.024 |
7201C | 12 | 32 | 10 | 7.9 | 3.85 | 38000 | 50000 | 0.038 |
7201AC | 12 | 32 | 10 | 7.45 | 3.65 | 27000 | 34000 | 0.038 |
7002C | 15 | 32 | 9 | 6.6 | 3.7 | 35000 | 47000 | 0.035 |
7002AC | 15 | 32 | 9 | 6.1 | 3.45 | 26000 | 32000 | 0.035 |
7202C | 15 | 35 | 11 | 8065 | 4.55 | 33000 | 43000 | 0.048 |
7202AC | 15 | 35 | 11 | 8.1 | 4.25 | 24000 | 29000 | 0.048 |
7003C | 17 | 35 | 10 | 7.3 | 4.45 | 31000 | 41000 | 0.045 |
7003AC | 17 | 35 | 10 | 6.75 | 4.15 | 23000 | 28000 | 0.045 |
7203C | 17 | 40 | 12 | 10.9 | 5.9 | 29000 | 38000 | 0.07 |
7203AC | 17 | 40 | 12 | 10.2 | 5.5 | 21000 | 26000 | 0.07 |
7004C | 20 | 42 | 12 | 11.1 | 6.6 | 26000 | 35000 | 0.079 |
7004AC | 20 | 42 | 12 | 10.3 | 6.1 | 19000 | 24000 | 0.079 |
7204C | 20 | 47 | 14 | 15.5 | 9 | 24000 | 32000 | 0.112 |
7204AC | 20 | 47 | 14 | 14.5 | 8.4 | 17000 | 22000 | 0.112 |
7204B | 20 | 47 | 14 | 13.3 | 7.7 | 13000 | 17000 | 0.112 |
7005C | 25 | 47 | 12 | 12.3 | 8 | 23000 | 30000 | 0.091 |
7005AC | 25 | 47 | 12 | 11.3 | 7.4 | 17000 | 21000 | 0.091 |
7205C | 25 | 52 | 15 | 16.6 | 10.2 | 21000 | 28000 | 0.135 |
7205AC | 25 | 52 | 15 | 15.3 | 9.5 | 15000 | 19000 | 0.135 |
7205B | 25 | 52 | 15 | 14 | 8.7 | 12000 | 15000 | 0.135 |
7305B | 25 | 62 | 17 | 22.9 | 13.3 | 10000 | 14000 | 0.243 |
7006C | 30 | 55 | 13 | 15.8 | 11 | 20000 | 26000 | 0.133 |
7006AC | 30 | 55 | 13 | 14.5 | 10.1 | 14000 | 18000 | 0.133 |
7206C | 30 | 62 | 16 | 23 | 14.7 | 18000 | 24000 | 0.208 |
7206AC | 30 | 62 | 16 | 21.3 | 13.7 | 13000 | 16000 | 0.208 |
7206B | 30 | 62 | 16 | 19.4 | 12.5 | 9600 | 13000 | 0.208 |
7306B | 30 | 72 | 19 | 27.6 | 17.4 | 8700 | 12000 | 0.362 |
7007C | 35 | 62 | 14 | 19.1 | 13.7 | 17000 | 22000 | 0.17 |
7007AC | 35 | 62 | 14 | 17.5 | 12.6 | 12000 | 15000 | 0.17 |
7207C | 35 | 72 | 17 | 30.4 | 20.1 | 15000 | 20000 | 0.295 |
7207AC | 35 | 72 | 17 | 28.1 | 18.6 | 11000 | 14000 | 0.295 |
7207B | 35 | 72 | 17 | 25.6 | 17 | 8300 | 11000 | 0.295 |
7307B | 35 | 80 | 21 | 32.5 | 20.2 | 7700 | 10000 | 0.475 |
7008C | 40 | 68 | 15 | 20.5 | 15.9 | 15000 | 20000 | 0.21 |
7008AC | 40 | 68 | 15 | 18.7 | 14.6 | 11000 | 14000 | 0.21 |
7208C | 40 | 80 | 18 | 36.4 | 25.2 | 14000 | 18000 | 0.382 |
7208AC | 40 | 80 | 18 | 33.6 | 23.3 | 10000 | 12000 | 0.382 |
7208B | 40 | 80 | 18 | 30.6 | 21.3 | 7500 | 10000 | 0.382 |
असर का प्रकार | सीमा आयाम | आधारभूत भार रेटिंग | गति सीमित करना | |||||
d | D | W | सीआर | कॉर | वसा | तेल | वजन | |
(मिमी) | (मिमी) | (मिमी) | (kN) | (kN) | (r/min) | (r/min) | (किलो) | |
7308B | 40 | 90 | 23 | 39.7 | 25.2 | 6900 | 9200 | 0.657 |
7408B | 40 | 110 | 27 | 64.9 | 40.4 | 5200 | 7200 | 1.23 |
7009C | 45 | 75 | 16 | 24.4 | 19.3 | 14000 | 18000 | 0.26 |
7009AC | 45 | 75 | 16 | 22.2 | 17.7 | 100000 | 12000 | 0.26 |
7209C | 45 | 85 | 19 | 40.8 | 28.7 | 13000 | 17000 | 0.43 |
7209AC | 45 | 85 | 19 | 37.7 | 26.6 | 9400 | 12000 | 0.43 |
7209B | 45 | 85 | 19 | 34.3 | 24.3 | 7000 | 9400 | 0.43 |
7309B | 45 | 100 | 25 | 50.6 | 34.1 | 6200 | 8200 | 0.875 |
7010C | 50 | 80 | 16 | 26 | 21.9 | 13000 | 17000 | 0.29 |
7010AC | 50 | 80 | 16 | 23.6 | 20.1 | 9200 | 11000 | 0.29 |
7210C | 50 | 90 | 20 | 42.8 | 31.8 | 12000 | 16000 | 0.485 |
7210AC | 50 | 90 | 20 | 39.4 | 41.3 | 8500 | 11000 | 0.485 |
7210B | 50 | 90 | 20 | 37.535.7 | 26.7 | 6400 | 8500 | 0.485 |
7310B | 50 | 110 | 27 | 64.4 | 44.3 | 5500 | 7300 | 1.14 |
7410B | 50 | 130 | 31 | 90.2 | 60.4 | 4400 | 6000 | 1.92 |
7011C | 55 | 90 | 18 | 34.1 | 28.6 | 11000 | 15000 | 0.42 |
7011AC | 55 | 90 | 18 | 31.1 | 26.3 | 8300 | 10000 | 0.42 |
7211C | 55 | 100 | 21 | 52.9 | 40.2 | 11000 | 14000 | 0.635 |
7211AC | 55 | 100 | 21 | 48.7 | 37.1 | 7600 | 9500 | 0.635 |
7211B | 55 | 100 | 21 | 44.1 | 33.8 | 5700 | 7600 | 0.635 |
7311B | 55 | 120 | 29 | 74.3 | 52 | 5000 | 6700 | 1.45 |
7012C | 60 | 95 | 18 | 35 | 30.6 | 11000 | 14000 | 0.45 |
7012AC | 60 | 95 | 18 | 31.9 | 28.1 | 7700 | 9700 | 0.45 |
7212C | 60 | 110 | 22 | 64 | 49.5 | 9500 | 13000 | 0.82 |
7212AC | 60 | 110 | 22 | 58.9 | 45.7 | 6900 | 8600 | 0.82 |
7212B | 60 | 110 | 22 | 53.4 | 41.6 | 5100 | 6900 | 0.82 |
7312B | 60 | 130 | 31 | 84.9 | 60.3 | 4600 | 6200 | 1.81 |
7412B | 60 | 150 | 35 | 119 | 86.7 | 3700 | 5100 | 2.85 |
7013C | 65 | 100 | 18 | 37.1 | 34.3 | 10000 | 13000 | 0.47 |
7013AC | 65 | 100 | 18 | 33.7 | 31.4 | 7200 | 9000 | 0.47 |
7213C | 65 | 120 | 23 | 73.1 | 58.7 | 8900 | 12000 | 1.02 |
7213AC | 65 | 120 | 23 | 67.3 | 54.2 | 6400 | 8000 | 1.02 |
7213B | 65 | 120 | 23 | 60.9 | 49.3 | 4800 | 6400 | 1.02 |
7313B | 65 | 140 | 33 | 96.1 | 69.3 | 4300 | 5800 | 2.22 |
7014C | 70 | 110 | 20 | 46.9 | 43 | 9200 | 12000 | 0.66 |
7014AC | 70 | 110 | 20 | 42.7 | 39.4 | 6600 | 8300 | 0.66 |
7214C | 70 | 125 | 24 | 75.9 | 60.2 | 8400 | 11000 | 1.12 |
7214AC | 70 | 125 | 24 | 69.8 | 55.6 | 6100 | 7600 | 1.12 |
7214B | 70 | 125 | 24 | 63.2 | 50.6 | 4600 | 6100 | 1.12 |
7314B | 70 | 150 | 35 | 108 | 78.9 | 4000 | 5400 | 2.7 |
7015C | 75 | 115 | 20 | 48 | 45.6 | 8700 | 11000 | 0.69 |
7015AC | 75 | 115 | 20 | 43.6 | 41.7 | 6300 | 7800 | 0.69 |
7215C | 75 | 130 | 25 | 86.1 | 70.6 | 8000 | 11000 | 1.23 |
7215AC | 75 | 130 | 25 | 79.2 | 65.2 | 5800 | 7200 | 1.23 |
गोले और रेसवे के बीच संपर्क का कोण रेडियल और अक्षीय दोनों ताकतों के प्रभावी संचालन की अनुमति देता है।यह उन्हें अविश्वसनीय रूप से उच्च गति संचालन के लिए उपयुक्त बनाता है जो दोनों प्रकार के बलों के प्रतिक्रियाशील हैंडलिंग की आवश्यकता है.
मानक गहरी नाली वाले बीयरिंग की तुलना में, कोणीय संपर्क डिजाइन वाले बीयरिंग भारी भारों को सहन कर सकते हैं, जो मांग वाले वातावरण में प्रदर्शन को बढ़ाता है।वे उन मशीनों के लिए आदर्श विकल्प हैं जिन्हें गति या सटीकता पर समझौता किए बिना महत्वपूर्ण वजन को संभालने की आवश्यकता होती है.
कोणीय संपर्क डिजाइन के साथ बीयरिंग का उपयोग मशीनरी, ऑटोमोटिव घटकों, एयरोस्पेस और सटीक उपकरण जैसे स्पिंडल, गियरबॉक्स,और टरबाइन जनरेटरयह बहुमुखी प्रतिभा यह सुनिश्चित करती है कि वे कई प्रकार के कार्यों को अनुकूलित तरीके से संभाल सकें।
कोणीय संपर्क डिजाइन वाले बीयरिंग उच्च गुणवत्ता वाले स्टील या सिरेमिक सामग्री से बने होते हैं जो बेहतर पहनने के प्रतिरोध, स्थायित्व और प्रदर्शन प्रदान करते हैं।वे विभिन्न स्नेहक जैसे वसा या तेल के साथ भी उपलब्ध हैं जो घर्षण में कमी और थर्मल प्रदर्शन को अनुकूलित करता है.
विभिन्न पिंजरे डिजाइनों (धातु या नायलॉन) के साथ उपलब्ध, वे सुचारू संचालन, कम घर्षण और कम शोर स्तर की सुविधा प्रदान करते हैं।यह उन्हें पर्यावरण के शोर प्रदूषण में वृद्धि किए बिना चुपचाप काम करने में सक्षम बनाता है.
कोणीय संपर्क डिजाइन के साथ असर 15°, 25°, 40° जैसे विभिन्न संपर्क कोणों में उपलब्ध हैं। यह विशिष्ट भार विशेषताओं और परिचालन स्थितियों के अनुकूलन की अनुमति देता है,उपकरण को नुकसान की संभावना को कम करते हुए दक्षता और सटीकता में वृद्धि.
कोणीय संपर्क डिजाइन वाले बीयरिंगों को विभिन्न प्रकार के सील प्रकारों जैसे खुले, आश्रित या सील के साथ पेश किया जा सकता है। यह प्रदूषकों के खिलाफ सुरक्षा प्रदान करता है और बीयरिंग जीवन को बढ़ाता है,इस प्रकार रखरखाव की लागत को कम करने और दक्षता बढ़ाने.
1. मशीन टूल्स स्पिंडल
कोणीय संपर्क गेंद असर का उपयोग उच्च गति और उच्च परिशुद्धता आंदोलन का समर्थन करने के लिए सीएनसी मशीन टूल्स, टर्न और मिलिंग मशीनों आदि में किया जाता है।
2मोटर
कोणीय संपर्क गेंद असर आमतौर पर उच्च प्रदर्शन वाले मोटर्स (जैसे सर्वो मोटर्स) में पाया जाता है जिन्हें बड़े अक्षीय भार का सामना करने की आवश्यकता होती है।
3गियर बॉक्स
कोणीय संपर्क गेंद असर का उपयोग विभिन्न गियर ट्रांसमिशन सिस्टम में किया जाता है ताकि बिजली को सुचारू रूप से प्रेषित करने और रेडियल और अक्षीय भारों का समर्थन करने में मदद मिल सके।
4रोबोटिक्स
कोणीय संपर्क बॉल लेयरिंग का उपयोग रोबोट के जोड़ों और बाहों में उच्च सटीकता और स्थिरता प्रदान करने और गतिशील भारों का सामना करने के लिए किया जाता है।
5पंप और कंप्रेसर
कोणीय संपर्क बॉल लेयरिंग का उपयोग पंपों और कंप्रेसरों में कार्य कुशलता में सुधार के लिए अक्षीय तनाव को प्रभावी ढंग से संभालने के लिए किया जाता है।
6. ऑटोमोबाइल
कोणीय संपर्क बॉल लेयरिंग का उपयोग हाइडलिंग और स्थिरता बढ़ाने के लिए सर्विस स्टीयरिंग सिस्टम, डिफरेंशियल और व्हील लेयरिंग में किया जाता है।
7एयरोस्पेस
विमान इंजन और लैंडिंग गियर जैसे महत्वपूर्ण घटकों को उच्च विश्वसनीयता और भार सहन करने की क्षमता की आवश्यकता होती है।
8चिकित्सा उपकरण
कोणीय संपर्क गेंद असर का उपयोग इमेजिंग सिस्टम (जैसे एमआरआई) और सर्जिकल उपकरण में सटीक आंदोलन सुनिश्चित करने के लिए किया जाता है।
9मुद्रण मशीनरी
कोणीय संपर्क गेंद असर का उपयोग विभिन्न मुद्रण उपकरणों में सटीक सामग्री हैंडलिंग सुनिश्चित करने के लिए किया जाता है।
10. साइकिल एक्सल
उच्च-प्रदर्शन वाली साइकिलों में उपयोग किया जाता है ताकि प्रदर्शन को अनुकूलित किया जा सके और घर्षण को कम किया जा सके।
11पवन टरबाइन
कोणीय संपर्क गेंद असर का उपयोग पवन टरबाइनों की ट्रांसमिशन प्रणाली में पवन से होने वाले चर भार का सामना करने के लिए किया जाता है।
12. कन्वेयर सिस्टम
कोणीय संपर्क गेंद असर का उपयोग कन्वेयर बेल्ट और यांत्रिक ट्रांसमिशन में सटीक संरेखण और भारी भार हैंडलिंग सुनिश्चित करने के लिए किया जाता है।
उत्पाद पैकेजिंगः
इस एंगुलर कॉन्टैक्ट बॉल लेयरिंग उत्पाद को सुरक्षित परिवहन सुनिश्चित करने के लिए एक मजबूत कार्डबोर्ड बॉक्स में पैक किया जाएगा।असर सुरक्षात्मक सामग्री में लिपटे और शिपिंग के दौरान किसी भी क्षति से बचने के लिए बॉक्स के केंद्र में सुरक्षित रूप से रखा जाएगा.
नौवहन:
समय पर वितरण सुनिश्चित करने के लिए इस उत्पाद को एक विश्वसनीय कूरियर सेवा के माध्यम से भेज दिया जाएगा। शिपिंग लागत पैकेज के गंतव्य और वजन के आधार पर गणना की जाएगी।ग्राहकों को उनके शिपमेंट की स्थिति का पता लगाने के लिए एक ट्रैकिंग नंबर प्राप्त होगा.
प्रश्न: आपकी बिक्री के बाद की सेवा और वारंटी क्या है?
उत्तर: दोषपूर्ण उत्पाद पाए जाने पर हम निम्नलिखित जिम्मेदारियों को स्वीकार करने का वचन देते हैं:
1. आपके अगले आदेश के सामान के साथ प्रतिस्थापन भेजा जाएगा;
2यदि ग्राहक चाहें तो दोषपूर्ण उत्पादों के लिए धनवापसी।
प्रश्न: क्या आप ODM और OEM ऑर्डर स्वीकार करते हैं?
एकः हाँ, हम दुनिया भर में ग्राहकों के लिए ODM&OEM सेवाएं प्रदान करते हैं, हम आपकी आवश्यकताओं के रूप में OEM बॉक्स और पैकिंग को भी अनुकूलित करते हैं।
प्रश्न: MOQ क्या है?
एकः MOQ मानकीकृत उत्पादों के लिए 10pcs है; अनुकूलित उत्पादों के लिए, MOQ पर पहले से बातचीत की जानी चाहिए। नमूना आदेशों के लिए कोई MOQ नहीं है।
प्रश्न: लीड टाइम कितना है?
एकः नमूना आदेशों के लिए लीड समय 3-5 दिन है, थोक आदेशों के लिए 5-15 दिन है।
प्रश्न: क्या आप निःशुल्क नमूने प्रदान करते हैं?
एकः हाँ हम वितरकों और थोक विक्रेताओं को निः शुल्क नमूने प्रदान करते हैं, हालांकि ग्राहकों को माल ढुलाई वहन करनी चाहिए। हम अंतिम उपयोगकर्ताओं को निः शुल्क नमूने प्रदान नहीं करते हैं।
प्रश्न: ऑर्डर कैसे करें?
एः 1. हमें मॉडल, ब्रांड और मात्रा, ढुलाई के तरीके के बीयरिंग ईमेल करें और हम आपके लिए हमारी सबसे अच्छी कीमत उद्धृत करेंगे;
2दोनों पक्षों द्वारा सहमत मूल्य के रूप में प्रोफार्मा चालान बनाया और आपको भेजा;
3. जमा भुगतान पीआई की पुष्टि के बाद और हम उत्पादन की व्यवस्था;
4शिपमेंट से पहले या बिल ऑफ लोडिंग की प्रति के बाद शेष राशि का भुगतान।
![]() |
